Die Hannover Messe ist Schaufenster für Neues und so ist es der passende Rahmen, einen Blick auf die kommende Eplan Plattform 2025 zu werfen. Die Software, die ab Sommer verfügbar sein wird, soll mit zahlreichen neuen Features mehr Einfachheit und Schnelligkeit im Elektro-Engineering ermöglichen. Eplan setzt mit der kommenden Version seiner Plattform den Fokus auf eine einfachere und effizientere Anwendung der Software.
Schnellere Datenverfügbarkeit und mehr Datentiefe an entscheidenden Punkten in der Schaltplanerstellung machen das möglich – beispielsweise in der Eigenschaftsübersicht, im Artikelmanagement und per QR-Code oder Bild direkt am Symbol im Schaltplan. Nicht nur Elektrokonstrukteure, sondern auch Fachkräfte im Schaltschrankaufbau, der Fertigung und im Service profitieren von den Erweiterungen der neuen Version.
Die Eplan Plattform 2025 unterstützt Nutzer mit der neuen Makro-Vorschau in der Artikelverwaltung. Hier stehen, zusätzlich zu den bereits in der aktuellen Version bereitgestellten Bildern, weitere Artikelinformationen wie das 2D-Modell, der digitale Zwilling auf Basis des 3D-Schaltschrankaufbaus oder ein Schaltplanmakro zur Verfügung. Für Elektrokonstrukteure wird ohne Umwege über die Eigenschaften auf einen Blick ersichtlich, welche Daten und Makros beispielsweise für einen Motor definiert sind. Das vereinfacht die Artikelverwaltung erheblich.
Diese Herausforderung kennen Anwender gut: Bauteile wie Kabel, Adern oder Klemmen haben unterschiedliche Eigenschaften – beispielsweise Außendurchmesser, Biegeradius, Querschnitt oder die Anzahl von Pins. In der Eplan Version 2025 stehen diese bauteilspezifischen Eigenschaften sofort zur Verfügung, wenn ein Anwender auf das Bauteil klickt. Das gilt nicht nur für die Eigenschaftsübersicht, sondern auch für die Artikelverwaltung und das Einfügezentrum. Dabei sind die angezeigten Informationen jetzt durchgängig konfigurierbar und lassen sich für jeden Bauteiltyp individuell definieren.

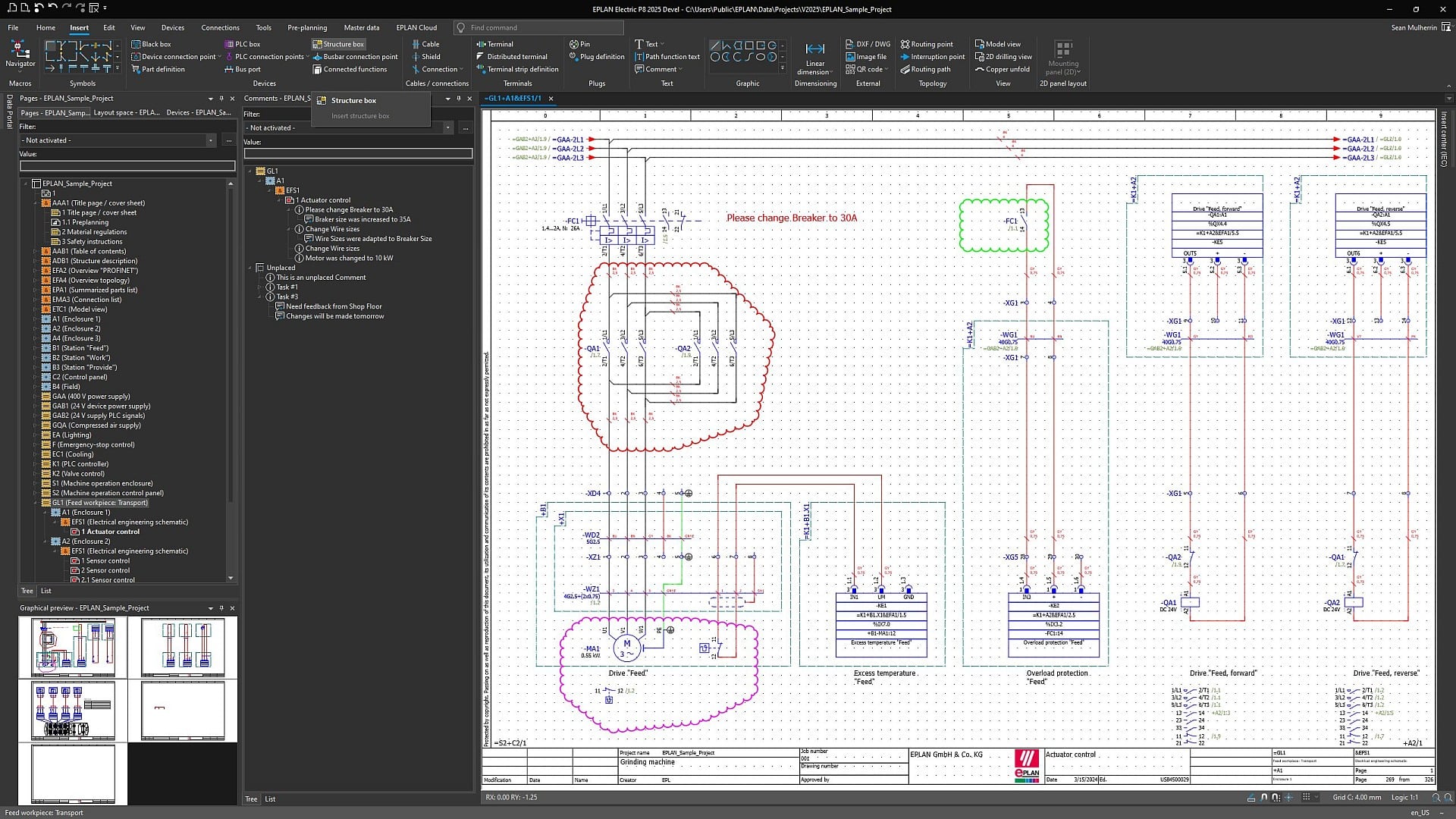

Mit der Version 2025 steht der Kommentar-Navigator direkt in der Ribbon-Bar zur Verfügung. Er erleichtert Konstrukteuren die Zusammenarbeit sowie Anmerkungen oder Korrekturen im Schaltplan. Nutzer des Collaboration-Elements profitieren darüber hinaus von zusätzlichen Erweiterungen des Kommentar-Navigators. User können eigene Kommentare in der Eplan Plattform erstellen und verwalten, die Historie einsehen und jetzt auch Statusinformationen hinterlegen. Durch Erweiterung mit Eplan eView lässt sich eine Cloud-basierte Kollaboration inklusive Red- und Greenlining-Funktionalität einfach umsetzen.
Eplan Plattform 2025: Maschinenverkabelung weitergedacht

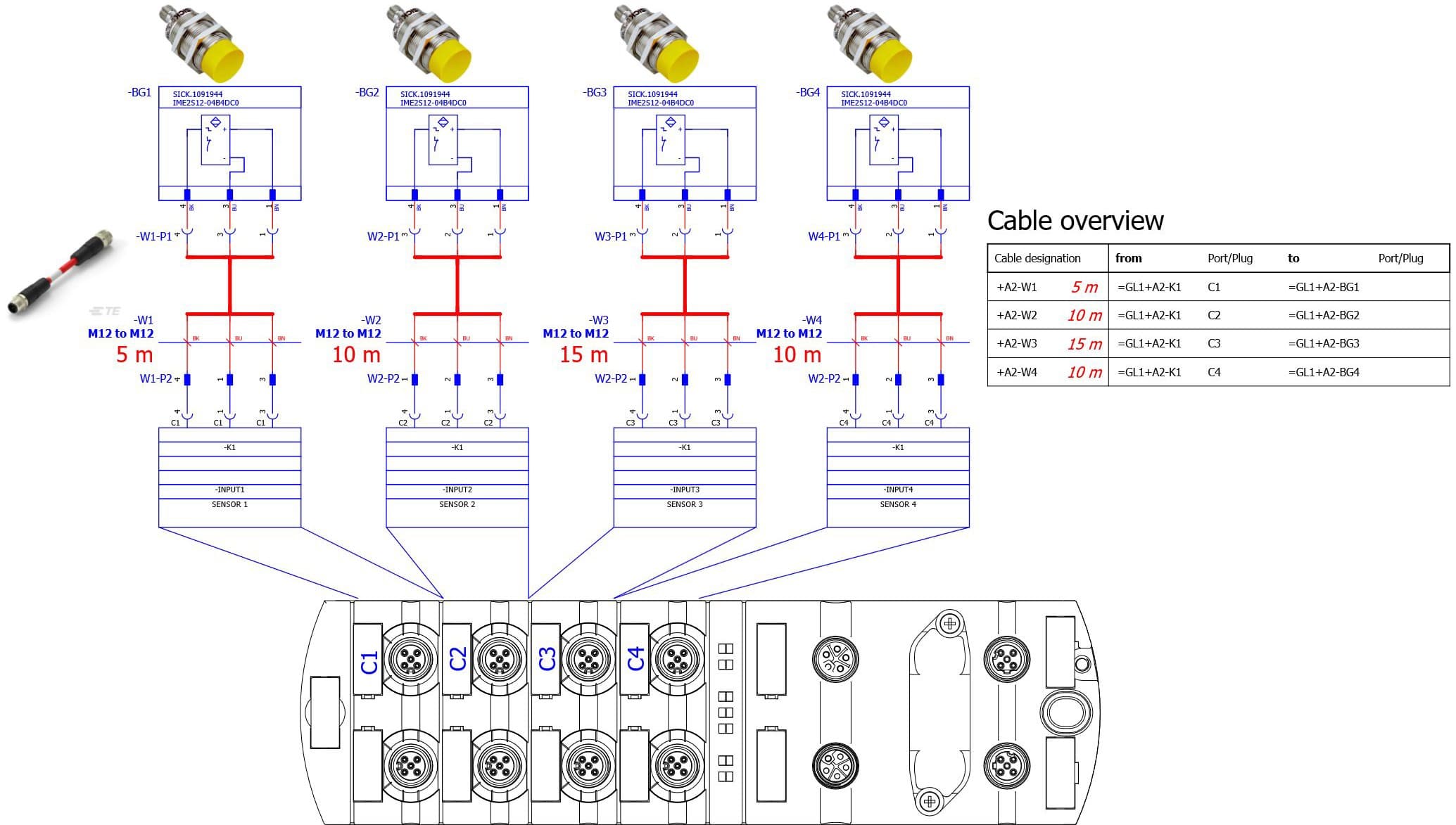

In der Maschinenverkabelung werden gerne vorkonfektionierte Kabel genutzt. Die Herausforderungen bestehen unter anderem in der richtigen Definition im Schaltplan sowie in der Ermittlung der korrekten Kabellängen. Die ebenfalls ab Sommer verfügbare Produktneuheit Eplan Cable proD dient als Schnittstelle zwischen den 3D-Modellen aus MCAD-Systemen und den richtigen Kabelinformationen aus Eplan Electric P8. So können Kabel exakt definiert, geroutet und in den richtigen Längen bestellt werden.
Der neue Datenaustausch im Schaltschrankaufbau zwischen der Phoenix-Contact-Anwendung ClipX Engineer und Eplan ermöglicht es Anwendern, komplette Klemmleisten aus Eplan Pro Panel in ClipX Engineer zu importieren. Dort wird die Klemme automatisch überprüft und bei Bedarf um fehlende oder falsche Bauteile ergänzt. Danach wird die fertige Klemmleiste zurück nach Eplan Pro Panel gespiegelt. So lassen sich Klemmleisten inklusive aller notwendigen Bestandteile vom Start weg einfach und korrekt planen.
Mit der Eplan Plattform 2025 können Nutzer erstmals kontextbezogene Bilder oder QR-Codes mit Symbolen verknüpfen und direkt daran platzieren. Durch die Verknüpfung mit den Bildern passen sich diese bei Änderungen entsprechend an. Zudem bieten diese QR-Codes deutlich mehr Datentiefe: Durch einfaches „Abscannen“ gelangen User direkt zur Installationsanweisung oder zur Instandhaltungsinformation. So werden Schaltpläne leichter verständlich.
Abhängigkeiten zwischen Kabeln und Bauteilen wie Stromwandlern werden in der neuen Version von Eplan Electric P8 als Teil der Eplan Plattform automatisch dargestellt und in Verbindungs- oder Verdrahtungslisten übernommen. In der Fertigung können so zeitaufwendige Korrekturschleifen aufgrund fehlender Kabel vermieden werden. Die mechanische Kabeldurchführung steht zudem für den Schaltschrankaufbau in Eplan Pro Panel bereit. Die Software erkennt automatisch die Abhängigkeit zwischen Bauteil und Kabel und routet das Kabel – ganz ohne manuelle Handgriffe – exakt durch das Bauteil. Damit wird kein Draht mehr vergessen und die Verbindungsliste wie die Aderliste sind komplett.
Es ist eine Binsenwahrheit: Elektrik und Elektronik werden immer wichtiger. Mit der neuen Eplan Plattform 2025 liefert Eplan wichtige Neuerungen, die die Entwicklung, Positionierung und Verbindung dieser Komponenten effizienter macht.
