CADdoctor EX 8: Datenvereinfachung, Polygonmodelle und PLM XML

Von Camtex kommen neue Versionen der Datenbearbeitungs- und Austauschsoftware CADdoctor mit deutscher Benutzeroberfläche. Die Software bereitet CAD-Daten auf, vereinfacht, konvertiert und repariert. Während die Vollversion CADdoctor EX 8 alle Software-Funktionen in sich vereint, ist der „kleine Bruder“ CADdoctor SX 5 in speziellen Paketen mit zugeschnittenem Funktionsumfang für verschiedene Branchen wie Maschinenbau, Formen- und Werkzeugbau oder FEM erhältlich.

CADdoctor EX 8 Hüllgeometrie

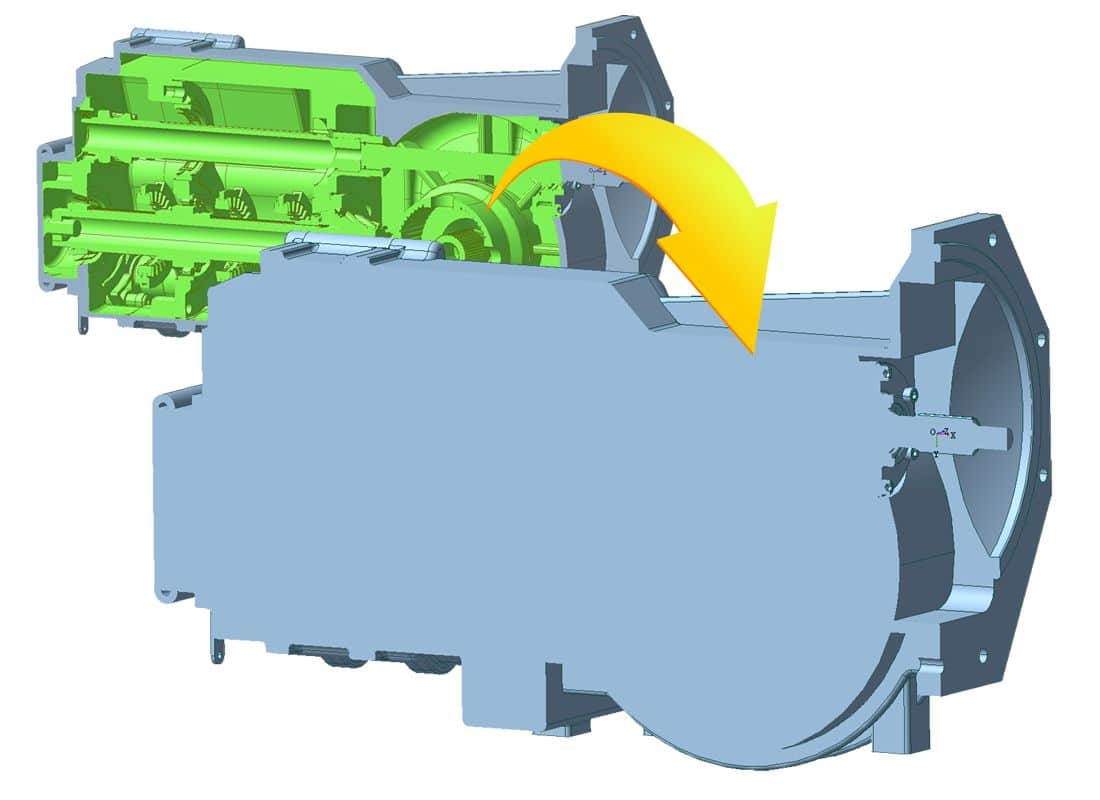

CADdoctor EX 8 entfernt das Innenleben des 3D-Modells – ideal für den Schutz geistigen Eigentums beim Datenaustausch (alle Bilder: Camtex).

Immer komplexere Modelle mit einer Fülle von Details sind eine Herausforderung für viele Unternehmen. Nicht nur stocken die internen Prozesse, wenn Dateigröße und begrenzte Rechenleistung kollidieren, auch der Datenaustausch mit Partnern wird behindert, solange flächendeckende Breitbandanschlüsse noch in weiter Ferne liegen. CADdoctor bietet hier dank seinen Funktionen zur Geometrievereinfachung (Simplifikation) einfache Lösungsmöglichkeiten, um den Datenstau zu beheben.

In den neuen Versionen CADdoctor EX 8 und SX 5 wurden der Simplifikation Funktionalitäten zur Reduktion der Datenmenge großer Baugruppen hinzugefügt. In Kombination mit den bereits existierenden Funktionen zum Vereinfachen der Modellgeometrie lassen sich signifikante Reduktionsraten erzielen. Die neue Funktion „Datenmengenreduktion“ erleichtert die Erstellung von Platzhaltergeometrie und bringt schnelle Algorithmen zur Feature-Entfernung mit. Durchbrüche, Rillen und Erhebungen werden automatisch erkannt und entfernt, komplexe Teile und Volumen können durch Primitive (Quader, Zylinder, Extrusion) ersetzt werden. Das Ergebnis: Eine strukturierte Baugruppe mit teils stark vereinfachten Einzelteilen, die sich trotzdem beispielsweise für die Untersuchung von Störkonturen einsetzen lässt.

Hüllgeometrien schützen geistiges Eigentum

Bei der erweiterten „Außenhülle“-Funktion liegt die Priorität auf Addition und Verschmelzung, mit dem Ziel, eine reine Hüllgeometrie zu erhalten und so ein Bauteil mit nur einem beziehungsweise wenigen Volumen zu erhalten. Das Innere wird entfernt, auf Wunsch auch unter Beibehaltung vorhandener Öffnungen. Unter anderem lassen sich so CAD-Modelle weitergeben, ohne das eigene geistige Eigentum zu gefährden.

CADdoctor EX 8 Polygonmodell

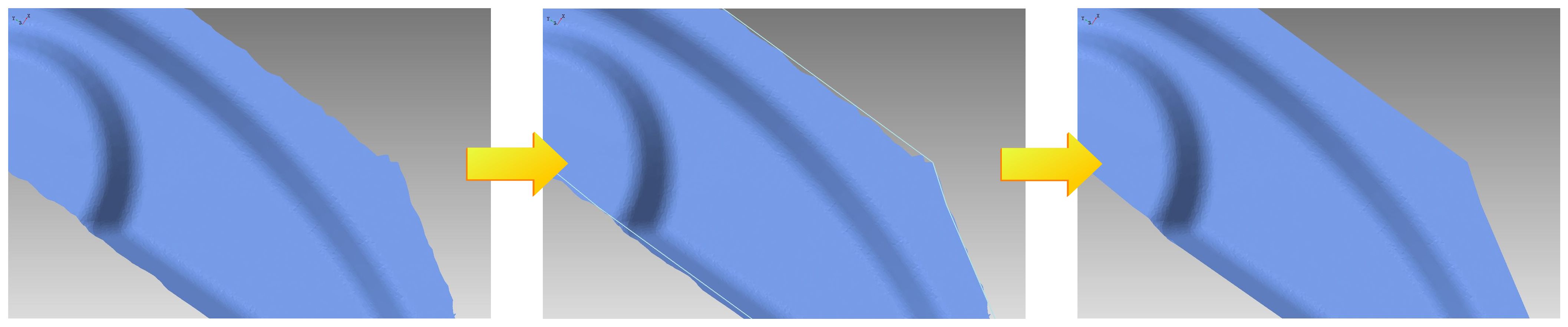

Das neue Polygonmodul in CADdoctor glättet automatisch die Ränder von Polygonmodellen.

Das Polygonmodul in CADdoctor EX 8 und SX 5 wurde komplett überarbeitet und ist nun in der Lage, neue Netztopologie zu erstellen. Damit werden verrauschte Polygonmodelle bereinigt, indem im Hintergrund eine Punktewolke aus den Polygonen extrahiert, geglättet und daraus wiederum neue Polygone erstellt werden. So entstehen automatisch rauschfreie Polygone mit geschlossener, glatter Oberfläche für das Reverse Engineering oder die additive Fertigung (3D-Druck). Hilfreich hier ist auch die neu hinzugefügte Funktion zur automatischen Randglättung. Sie glättet den Außenrand offener Polygonmodelle.

In CADdoctor EX 8 wurde zudem das spezielle Reverse-Engineering-Modul durch neue Algorithmen zum Erstellen von B-rep-Flächen erweitert. Die mit EX 8 verbesserte Qualität der Teilungsflächen reduziert die Zahl von verdrehten oder gefalteten Flächen in Übergangsbereichen und verringert dadurch die Nacharbeit.

CADdoctor EX 8 mit PLM XML-Interface für Daimler-Zulieferer

Die neue Schnittstelle PLM XML erlaubt in Verbindung mit der JT-Schnittstelle den Import von PLMXML+JT Daten aus dem Automobilumfeld, insbesondere von der Daimler AG. Die STEP-Schnittstelle wurde um den Import von STEP AP242 BOM XML erweitert. Hierbei liegen die Teile als separate STEP-Dateien vor und die Struktur wird im XML-Format übergeben. CADdoctor unterstützt in den neuen Versionen auch komprimierte STEP-Formate (*.stpZ und *.stpxZ) und die Flächentransparenz von STEP. Außerdem kann die Software nun direkt aus dem Catia-Plugin gestartet werden. Das aktuelle Modell wird automatisch und ohne Zwischenformate an CADdoctor übergeben. CADdoctor EX 8 bietet die Schnittstellen Catia V4 & V5, Creo Parametric & Pro/E, NX, I-DEAS, Parasolid, ACIS (*.sat), JT, PLM XML, STEP und IGES.

Die neuen Hauptversionen sind in deutscher Sprache bei CAMTEX erhältlich. Neben der Vollversion EX 8 steht der CADdoctor SX 5 in Paketen speziell für Maschinenbauer sowie Werkzeug- und Formenbauer bereit (Trans-, FEM- oder Mold-Paket) und bietet damit eine kostensparende Einstiegslösung. In der Camtex-Mediathek finden sich Video-Tutorials, die die praktische Anwendung der CADdoctor-Funktionen zeigen.
