Datenaustausch ist ein schwieriges Thema, seit der Computer erfunden wurde. Ein fehlerfreier Austausch ist umso schwieriger, je komplexer die Daten sind – davon kann wohl jeder CAD-Anwender berichten. Trotzdem arbeitet fast jeder Anwender ständig mit Fremddaten oder er muss Daten weitergeben. Beim Einlesen von Daten müssen Fehler beseitigt werden, beim Weitergeben geht es darum, Details zu vereinfachen und Dateigrößen zu verringern. Und immer wieder müssen Daten überprüft werden. Camtex bietet mit 3DxSuite eine Softwarelösung an, die für solche Aufgabenstellungen konzipiert ist und eine sehr breite Auswahl von Import- und Exportschnittstellen bietet.
Mithilfe von 3DxSuite lassen sich CAD-Modelle automatisch konvertieren, reparieren oder für einen sicheren Datenaustausch vereinfachen. Die CAD-Datenaufbereitung lässt sich in 3DxSUITE automatisieren. So ist gewährleistet, dass alle Prozessschritte auf dem Produktionsweg problemlos ineinandergreifen. Dank individuell konfigurierbarer Prozess-Szenarios arbeitet die Software vollautomatisch und zuverlässig.
„Wir kennen die Probleme mit den CAD-Daten genau. Fast täglich haben wir Anfragen aus dem Maschinenbau wegen fehlerhaften, komplexen Modellen.“, berichtet Enrico Volkmar, Techniker bei Camtex. Er und seine Kollegen sind spezialisiert auf das Lösen von CAD-Problemen. „Mit der richtigen Software bekommt man saubere Modelle und das viel schneller als beim manuellen Bearbeiten.“
Treten Fehler beim Einlesen von Importdaten in das eigene CAD-System auf, ist die manuelle Reparatur oft mühsam und zeitraubend. Zeit geht verloren, um die Daten von Hand zu prüfen und zu bearbeiten. Die automatische Reparaturfunktion von 3DxSuite erzeugt genaue CAD-Modelle und beschleunigt damit Workflows in Konstruktion und Produktion. „Die Software durchsucht die 3D-Modelle automatisch nach Fehlern – beispielsweise Spalten an Ecken und Kanten oder fehlende Flächen – und beseitigt sie“, so Volkmar weiter. Zum einen bietet die Software ein interaktives Anwenderinterface, zum anderen eine vollautomatische Reparatur, die selbstständig nach vordefinierten Grenzwerten arbeitet.

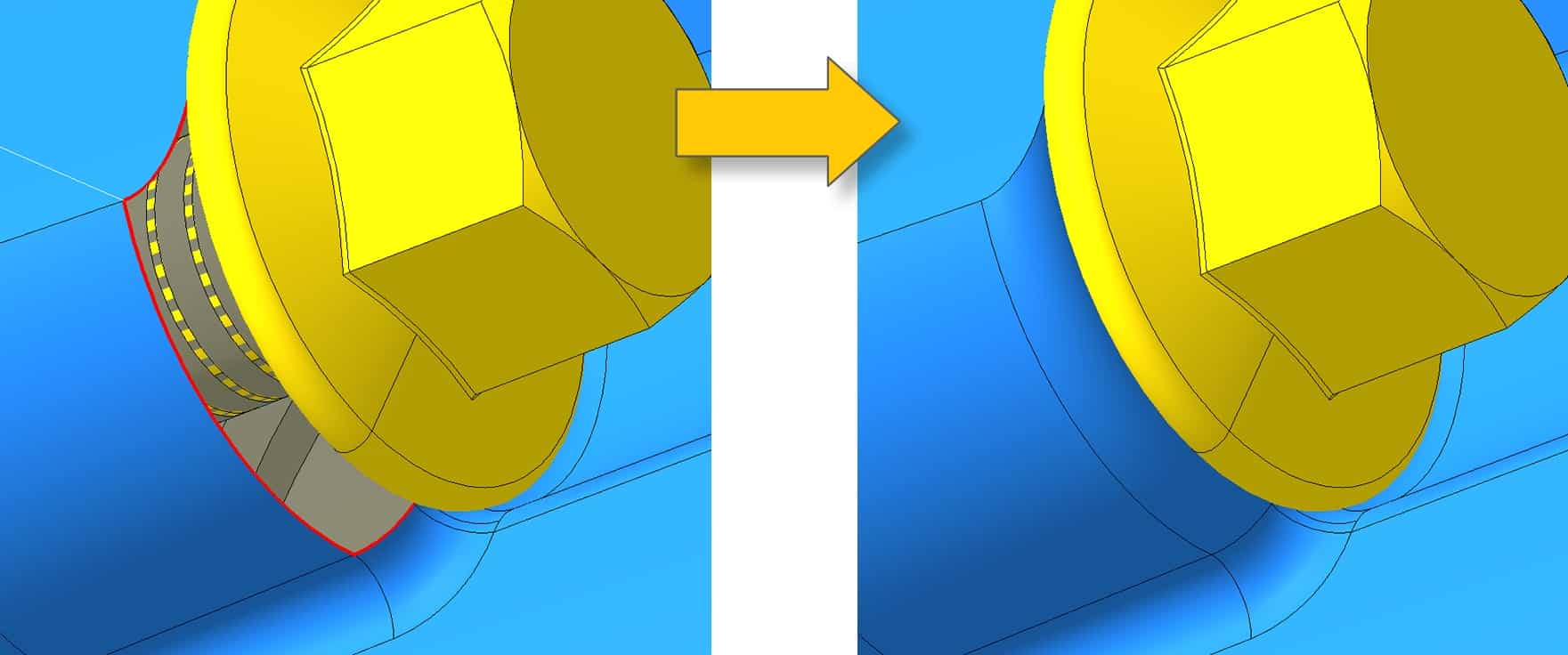

Zu große und komplexe Modelle führen häufig zu hohen Ladezeiten, einer fehlerhaften Darstellung oder sind unbrauchbar für Simulationen. Mittels Geometrievereinfachung kann 3DxSuite überflüssige Elemente automatisch entfernen. Anhand von zuvor festgelegten Grenzwerten führt die Software automatisierte Simplifikationen aus. Radien, Bohrungen, Rillen oder Stufen werden entfernt. Komplexe Volumen können zudem durch Primitive, wie Quader oder Zylinder ersetzt werden. Das Ergebnis sind bis zu 90 Prozent kleinere Modelle, die für Folgeprozesse oder den Datenaustausch mit Dritten genutzt werden können.

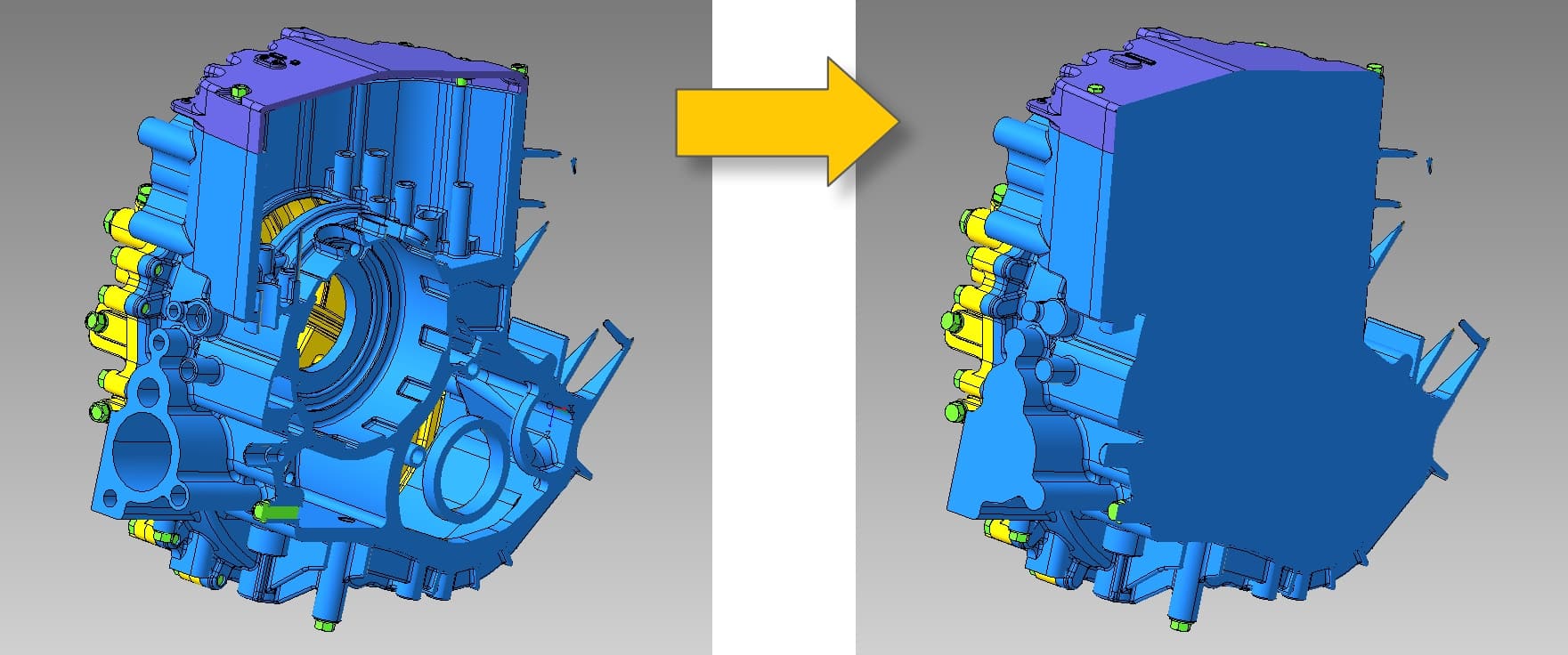

Neben der Anwendung für leichteres Handling und schnellen Datenversand, bietet 3DxSuite einen weiteren großen Nutzen: den Schutz des firmeninternen Know-how. Die IPP (Intellectual Property Protection, Bewahrung des geistigen Eigentums), ist längst fester Bestandteil jeder Unternehmensstrategie. Nicht alle Ansprechpartner benötigen einen kompletten Datensatz bis hin zum kleinsten Detail. „Die Hüllgeometrie-Funktion ist wie ein Sichtschutz.“, erläutert Volkmar. „Während die Außenhülle bestehen bleibt, entfernt die Software das gesamte Innenleben eines Modells auf Knopfdruck.“ Diese reinen Hüllgeometrien gewährleisten Sicherheit für sensible Daten.
Das Systemhaus Camtex ist Reseller für 3DxSuite in Deutschland, Österreich und der Schweiz und unterstützt die Kunden sowohl bei der Installation als auch der Konfiguration der Software. 3DxSuite ist mit deutscher Benutzeroberfläche und Schnittstellen zu allen wichtigen CAD-Formaten erhältlich.
